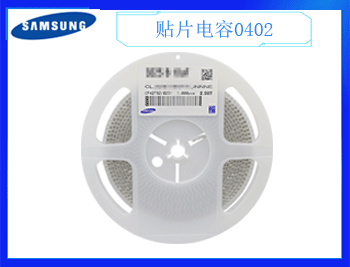

三星CL系列電容的選擇要點及X5R與X7R材質對比分析

一、三星CL系列電容選擇的核心要素

1、明確應用場景需求

溫度范圍：若電路工作溫度長期超過85℃(如汽車電子、工業設備)，需優先選擇X7R材質;若溫度穩定(如消費電子內部)，X5R性價比更高。

容量與精度：高頻濾波或高精度電路(如5G基站)需選擇低誤差等級(如K級±10%或F級±1%)的電容;常規電路可接受M級±20%誤差。

頻率特性：高速數字電路(如智能手機攝像頭模組)需選擇高頻損耗低(1GHz下?lián)p耗角正切值≤0.3%)、等效串聯電阻(ESR)≤50mΩ的電容。

2、封裝尺寸與電壓匹配

封裝選擇：根據PCB布局空間選擇封裝，如0201(0.6×0.3mm)適用于可穿戴設備，2220(5.7×5.0mm)適用于電動汽車電池管理系統(BMS)。

電壓額定值：確保電容電壓額定值大于電路最大工作電壓(建議留出20%余量)，例如6.3V額定電壓產品實際工作電壓應≤4.4V。

3、成本與可靠性平衡

X5R材質：單位容量成本較X7R低25%，適合消費電子批量應用(如LED照明、低功耗傳感器)。

X7R材質：高溫穩定性更優，但成本較高，適用于對可靠性要求嚴苛的場景(如5G宏基站電源模塊)。

二、選型決策樹

1、溫度需求優先：

若電路工作溫度≤85℃ → 選擇X5R材質。

若溫度可能超過85℃(如發動機艙、高溫工業環境) → 選擇X7R材質。

2、高頻性能需求：

若電路頻率≥1GHz(如5G射頻前端) → 優先選擇COG(NPO)材質(損耗角正切值≤0.3%)，次選X7R。

若頻率≤10MHz(如常規濾波電路) → X5R或X7R均可，根據成本選擇。

3、成本敏感型場景：

消費電子批量生產 → X5R材質(如0805封裝100nF電容，成本較X7R低25%)。

高可靠性需求 → X7R材質(如1206封裝10μF電容，在5G宏基站中實現紋波電壓<50mV)。

三、實際應用案例

5G宏基站電源模塊：采用X7R材質1206封裝10μF電容，配合低ESR設計，實現效率提升8%。

電動汽車BMS：使用2220封裝220μF X7R電容，在-40℃至+125℃范圍內等效串聯電感(ESL)<1.5nH，滿足ISO 7637-2脈沖測試標準。

智能手機攝像頭模組：選用0201封裝4.7μF COG材質電容，實現-3dB截止頻率>100MHz，支持8K視頻拍攝。
