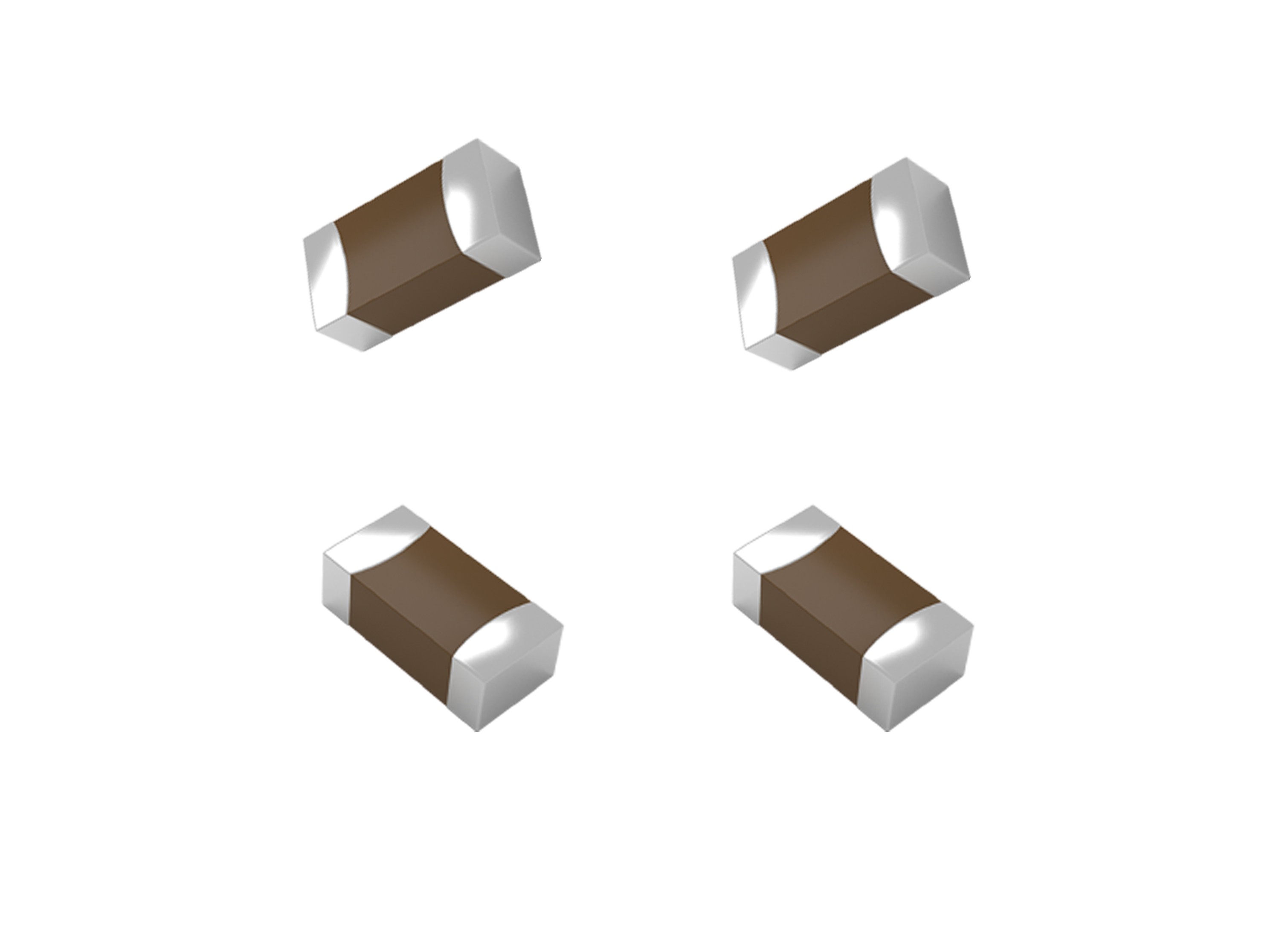

太誘MLCC電容（以X7R介質為例）的直流偏壓特性對電路設計的影響及分析如下：

一、直流偏壓特性的核心機制

X7R介質MLCC采用鐵電材料(如鈦酸鋇)，其內部存在大量可被電場極化的“電疇”結構。當施加直流電壓時：

電疇轉向：外部電場促使電疇沿電場方向排列，導致介電常數下降。

極化飽和：隨著電壓升高，電疇轉向趨于飽和，介電常數進一步降低，電容值顯著衰減。

非線性關系：電容值衰減與直流電壓呈非線性關系，電壓越高，衰減越顯著。

二、對電路設計的具體影響

1. 濾波電路性能劣化

RC低通濾波器：電容值降低會導致截止頻率(fc=2πRC1)升高，可能使高頻噪聲通過濾波器，影響信號純凈度。

案例：在電源濾波電路中，若電容值衰減20%，截止頻率將上升約25%，導致紋波電壓增大。

電源去耦電路：電容值不足可能引發電源噪聲耦合，影響芯片工作穩定性。

建議：選擇額定電壓更高的MLCC(如用25V替代10V)，或并聯多個電容以補償容量衰減。

2. 定時與振蕩電路精度下降

RC定時電路：電容值衰減會縮短充電/放電時間常數(τ=RC)，導致定時周期縮短。

案例：在555定時器電路中，若電容值衰減30%，輸出頻率將升高約43%，引發定時誤差。

LC振蕩電路：電容值變化會改變諧振頻率(f0=2πLC1)，影響振蕩穩定性。

建議：采用溫度補償型電容(如C0G)或增加電容容值裕量。

3. 能量存儲與釋放效率降低

DC-DC轉換器：輸入/輸出濾波電容值衰減會導致紋波電壓增大、轉換效率下降。

數據：若電容值衰減20%，紋波電壓可能增加50%，轉換效率降低3%-5%。

儲能應用：電容值不足會減少能量存儲容量，影響瞬態響應能力。

建議：選擇高額定電壓、大尺寸電容，或采用多個電容并聯。

三、設計優化策略

選型階段：

查閱規格書：根據工作電壓，從制造商提供的直流偏壓特性曲線中查得電容衰減比例。

介質類型選擇：對電容值穩定性要求高的場景(如精密定時電路)，優先選擇C0G/NP0等I類陶瓷電容;對成本敏感且允許一定容量波動的場景(如電源濾波)，可選用X7R/X5R等II類陶瓷電容。

電路設計階段：

預留容量余量：根據直流偏壓特性曲線，計算實際工作電壓下的電容值，并選擇標稱值更大的電容。

示例：若電路工作電壓為10V，需100nF電容，可選用標稱值120nF、額定電壓25V的X7R電容，以確保實際容量滿足需求。

并聯補償：通過并聯多個電容降低等效串聯電阻(ESR)和等效串聯電感(ESL)，同時補償單個電容的容量衰減。

案例：在高速信號濾波電路中，并聯兩個0402封裝的100nF X7R電容，可顯著改善高頻特性。

布局與布線階段：

減少寄生參數：優化PCB布局，縮短電容引腳長度，降低寄生電感對高頻性能的影響。

溫度管理：避免電容靠近發熱元件，防止高溫加劇容量衰減。

四、行業實踐與標準

測試標準：目前行業內尚未建立統一的直流偏壓特性測試標準，但制造商通常提供典型特性曲線供參考。

設計規范：在汽車電子(AEC-Q200)、工業控制(IEC 60384-14)等領域，對電容的直流偏壓特性有明確要求，需通過可靠性測試驗證。
