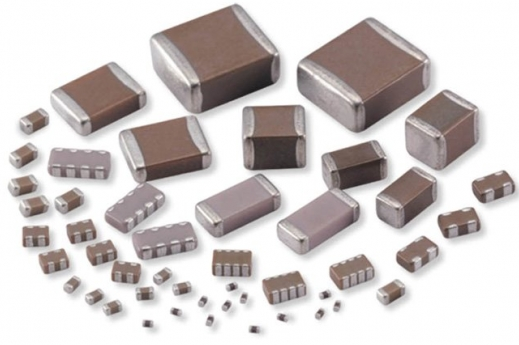

三星陶瓷電容容值漂移問題可通過優化制造工藝、控制環境應力、規范操作流程等系統性措施解決，具體分析如下：

一、制造工藝優化

1、電極漿料控制

問題根源：電極漿料涂布不均會導致內電極厚度不一致，引發局部電場集中，進而造成容量漂移。

解決方案：

采用高精度涂布設備，確保漿料均勻覆蓋。

引入實時監測系統，對涂布厚度進行動態調整。

優化漿料配方，提高其流動性和附著力，減少涂布缺陷。

2、燒結工藝改進

問題根源：燒結溫度曲線偏差會導致陶瓷介質層極化特性改變，影響電容穩定性。

解決方案：

使用分段升溫曲線，例如在150℃前速率≤1℃/s，避免溫度驟變。

將峰值溫度控制在210℃以下，保護陶瓷介質層。

采用中溫錫膏（熔點170-190℃），減少高溫對電容性能的影響。

3、材料純度提升

問題根源：原材料污染（如金屬雜質）會引入漏電通道，導致容量下降。

解決方案：

通過EDS（能量色散光譜）分析，嚴格檢測原材料元素組成。

選擇高純度陶瓷粉料，避免污染引入。

優化燒結環境，減少外部雜質侵入。

二、環境應力控制

1、溫度管理

問題根源：高溫會增大介質損耗，導致電容發熱和ESR（等效串聯電阻）上升，形成惡性循環。

解決方案：

控制工作環境溫度，避免長時間高溫運行（如工業設備內部）。

選擇溫度系數匹配的電容型號，例如負溫度系數電容在高溫下容量增加，可部分抵消溫度影響。

對電容進行溫度循環測試，提前發現潛在失效風險。

2、濕度防護

問題根源：高濕度環境下，水分會滲入電容內部，腐蝕電極或降低絕緣電阻，引發漏電甚至擊穿。

解決方案：

采用密封性更好的封裝結構，減少水分侵入。

在潮濕環境中使用干燥劑或除濕設備，降低環境濕度。

對電容進行濕度敏感性測試，確保其符合應用場景要求。

3、機械應力緩解

問題根源：振動或沖擊會導致電容焊點疲勞開裂，或內部結構松動，引發容量漂移。

解決方案：

優化PCB布局，避免電容承受機械應力（如彎曲、振動）。

使用柔性焊料或減震材料，吸收機械應力。

對電容進行機械沖擊測試，驗證其抗振動性能。

三、操作流程規范

1、焊接工藝優化

問題根源：焊接溫度過高（>250℃）會改變陶瓷介質層極化特性，助焊劑含離子性成分（如Cl?）會遷移至電容介質層引發漏電。

解決方案：

選擇中溫錫膏（熔點170-190℃），峰值溫度控制在210℃以下。

使用無鹵素助焊劑（離子含量<50ppm），焊接后用去離子水超聲清洗，并通過離子色譜檢測殘留離子濃度（<10ppm）。

采用微噴射印刷技術（精度±5μm），最小可印刷0.05mm焊盤，提升填充均勻性。

2、上電檢測規范

問題根源：上電檢測過程中，溫度變化會影響檢測區域內空氣介質的介電常數，導致電容量變化。

解決方案：

在恒溫環境下進行上電檢測，減少溫度波動影響。

使用差動電路設計（如4個檢測頭組成的電容傳感器接入變壓器電橋），減小電容變化引起的電橋失衡。

對檢測設備進行定期校準，確保測量準確性。
