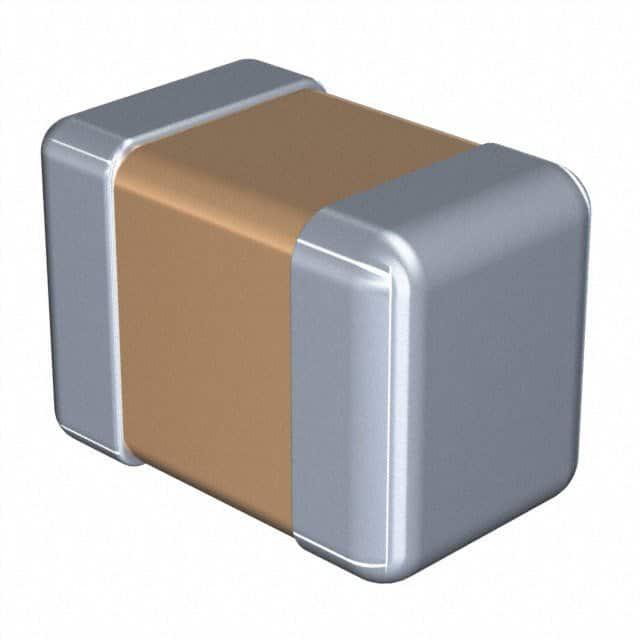

電源完整性（PI）是現代電子系統設計的核心挑戰之一。多層陶瓷貼片電容（MLCC）憑借低等效串聯電阻（ESR）、低等效串聯電感（ESL）和高容值密度，成為電源去耦的首選元件。然而，MLCC的容量隨電壓變化的特性（直流偏壓效應）顯著影響去耦效果。本文結合MLCC的電氣特性與電源設計案例，解析其容量電壓特性在電源去耦優化中的應用策略。

一、MLCC容量電壓特性的核心機制

直流偏壓效應

MLCC的容量隨施加直流電壓的增加而降低，其原理基于陶瓷介質的極化效應。以X7R材質為例，其主成分鈦酸鋇（BaTiO?）在電場作用下，鐵電疇趨向電場方向排列，導致介電常數下降，容量衰減。實驗數據顯示，某47μF/6.3VX7R電容在6.3V電壓下，容量可能降至初始值的15%。

容量衰減規律

容量越大，衰減越顯著：47μF電容在6.3V下容量下降85%，而1μF電容僅下降20%；

封裝越小，衰減越快：0402封裝電容的介質層更薄，電場強度更高，容量衰減較0603封裝快30%；

耐壓越高，衰減越緩和：在相同電壓下，16V耐壓電容的容量衰減較6.3V型號低50%。

頻率依賴性

MLCC的阻抗-頻率特性呈“V”形曲線：低頻時呈容性，阻抗隨頻率升高而降低；自諧振點（SRF）后呈感性，阻抗隨頻率升高而增加。直流偏壓效應會改變SRF位置，影響高頻去耦性能。

二、電源去耦優化策略

額定電壓選型原則

預留電壓余量：在5V電路中選用16V額定電壓的X7R電容，可將容量衰減控制在20%以內；

高壓場景采用C0G/NP0材質：C0G電容的容量幾乎不隨電壓變化，適用于12V以上電源去耦。

多電容組合設計

容值梯度布局：并聯不同容值的MLCC（如10μF+0.1μF）可擴展去耦頻帶。低容值電容覆蓋高頻噪聲（MHz級），高容值電容抑制低頻紋波（kHz級）；

低ESL電容優先：TDK的MLCC通過三維電極結構將ESL降至0.5nH，單個電容即可替代傳統4電容組合，節省PCB面積40%。

基板協同設計

電源/地平面優化：采用短而寬的走線連接電容，減少寄生電感。

過孔數量控制：每個過孔引入約0.2nH電感，單電容連接建議使用單個過孔，避免串聯電感疊加。

MLCC的容量電壓特性是電源去耦設計的關鍵約束條件。通過合理選型（如高耐壓、低ESL型號）、多電容組合和基板協同優化，可顯著提升電源完整性。
