不同封裝的電解電容在結構設計、性能參數和適用場景上存在顯著差異，主要受體積、容量、耐壓、溫度特性及成本等因素影響。以下是常見封裝類型及其典型應用場景的詳細分析：

一、常見電解電容封裝類型

電解電容按封裝形式可分為引線型（直插式）、貼片型（SMD）和螺栓型三大類，每種類型又包含多種具體規格(如直徑、高度、引腳間距等)。

1. 引線型電解電容（直插式）

特點：

體積較大，引腳通過焊接固定在PCB上。

容量范圍廣(通常1μF~100.000μF)，耐壓高(可達500V以上)。

成本低，但抗震性差，適合低頻、大電流場景。

常見封裝：

徑向引線（Radial）：引腳從電容底部同側引出(如Φ5×11mm、φ8×16mm)。

軸向引線（Axial）：引腳從電容兩端引出(如φ5×20mm)，適用于需要低電感布局的場景。

2. 貼片型電解電容（SMD）

特點：

體積小，表面貼裝設計，適合自動化生產。

容量范圍中等(通常1μF~1.000μF)，耐壓較低(一般≤100V)。

抗震性強，但高頻性能較差，適合低頻、緊湊型電路。

常見封裝：

B型（Case B）：如4×5.4mm，容量10μF~100μF，耐壓16V~50V。

D型（Case D）：如6.3×7.7mm，容量100μF~470μF，耐壓10V~50V。

E型（Case E）：如8×10.2mm，容量470μF~1.000μF，耐壓6.3V~25V。

3. 螺栓型電解電容

特點：

體積最大，通過螺栓固定在散熱器或金屬底板上。

容量極高(可達數萬μF)，耐壓極高(可達1.000V以上)。

散熱性能優異，適合大功率、高頻場景。

常見封裝：

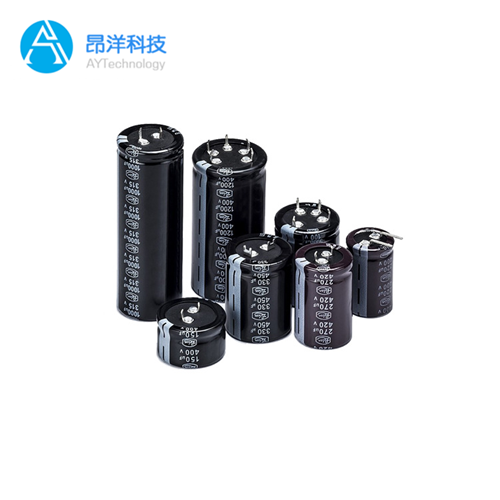

Snap-in型：引腳帶卡扣，便于快速安裝(如φ22×30mm、φ35×50mm)。

螺釘型：通過螺釘固定(如φ35×60mm、φ50×80mm)，容量可達100.000μF以上。

二、不同封裝電解電容的適用場景

1. 引線型電解電容

消費電子：

電源適配器、充電器中的濾波電路(如φ5×11mm，100μF/25V)。

音頻設備中的耦合/去耦電路(如軸向引線電容，低電感設計減少信號失真)。

工業控制：

電機驅動器、變頻器中的直流母線濾波(如φ16×35mm，10.000μF/63V)。

開關電源的輸出端濾波(如徑向引線電容，大容量吸收紋波)。

汽車電子：

發動機控制單元(ECU)的電源濾波(需滿足AEC-Q200標準，耐振動、高溫)。

2. 貼片型電解電容

便攜設備：

智能手機、平板電腦中的電源管理模塊(如B型封裝，10μF/6.3V)。

藍牙耳機、可穿戴設備的電池濾波(超薄設計，如2×3mm貼片電容)。

通信設備：

5G基站、路由器中的低壓直流濾波(如D型封裝，470μF/16V)。

光模塊的電源去耦(低ESR特性減少信號噪聲)。

汽車電子：

車載信息娛樂系統(IVI)的電源濾波(需通過AEC-Q200認證，耐高溫125℃)。

3. 螺栓型電解電容

新能源：

光伏逆變器、儲能系統中的直流母線濾波(如螺釘型電容，100.000μF/800V)。

電動汽車充電樁的功率模塊濾波(大容量吸收脈沖電流)。

工業電源：

中頻感應加熱設備、電焊機的電源濾波(高耐壓、大電流場景)。

UPS不間斷電源的儲能電路(長壽命設計，循環次數≥50.000次)。

醫療設備：

X光機、CT掃描儀的高壓電源濾波(需低漏電流、高穩定性)。

三、選型關鍵參數

容量與耐壓：

根據電路需求選擇容量(如濾波電路需大容量吸收紋波，耦合電路需小容量傳遞信號)。

耐壓需高于電路最大電壓的1.5~2倍(避免擊穿風險)。

溫度特性：

工業場景需選擇-40℃~105℃或更高溫度范圍(如螺栓型電容)。

消費電子可選用-25℃~85℃常規型號。

壽命與可靠性：

螺栓型電容壽命可達10.000~50.000小時(105℃下)。

貼片型電容壽命較短(約2.000~5.000小時)，但體積優勢明顯。

ESR（等效串聯電阻）：

低頻濾波可選高ESR電容(成本低)。

高頻去耦需選低ESR電容(如固體鉭電容或低ESR鋁電解電容)。

不同封裝電解電容的選型需綜合考慮體積、容量、耐壓、溫度特性及成本。引線型適合大電流、低成本場景;貼片型適合緊湊型、高頻電路;螺栓型則專為高功率、極端環境設計。實際選型時，建議參考廠商規格書并測試驗證。
