選鋁電解電容，很多人上來就盯容量和耐壓，但真正決定這顆電容能不能用、好不好用的，是封裝。封裝選錯，參數再漂亮也是白搭。

先說直插式，也就是常見的引線型。圓柱形鋁殼，兩根引腳從底部伸出來。這種封裝容量可以做到幾萬微法，價格也最便宜。它的核心應用就是低頻濾波——比如開關電源輸入端的整流濾波、UPS的直流母線。為什么？因?yàn)橹辈咫娙莸腅SR（等效串聯電阻）相對較高，高頻性能差，但勝在容量大、耐壓高、成本低。一臺55kW工業變頻器里，直流母線上用的就是400V到450V的螺栓型或牛角型鋁電解電容，容量衰減5%就會導致母線紋波增加8%，這種場合只有大封裝才扛得住。

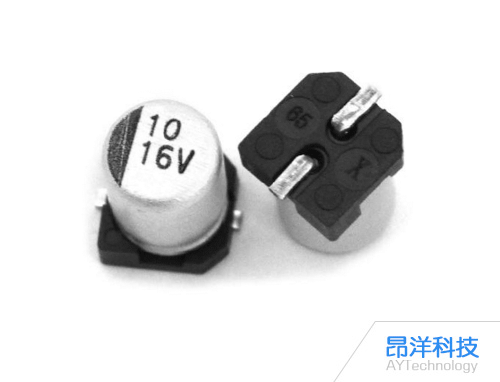

再說貼片型，也就是SMD鋁電解電容。它的結構是鋁殼加底部黑色塑料端子板，通過回流焊貼在PCB上。尺寸從4×5.4mm到16×21.5mm不等，容量通常在0.1μF到1000μF之間，工作溫度-55℃到105℃。貼片電容的核心優勢是高頻特性比直插好得多，ESR可以做到15mΩ甚至更低，適合用在DC-DC轉換器輸出端、高頻耦合和局部?jī)?chǔ)能。一臺車載DVD里大概要用60只SMD鋁電解電容，高清電視里用量更大。但要注意，貼片電容的散熱完全依賴PCB銅箔，功率密度上不去，所以大電流場景還是得靠直插。

然后是牛角型，也叫焊針型。它是引線型的變體，底部有兩到四根焊針，可以直接插孔焊接，省空間。適合空間受限但又需要大容量的場合，比如老一代顯卡和主板的供電濾波。現在用得少了，但在一些工業控制板上還能看到。

螺栓型是真正的大家伙。金屬螺栓加兩個墊片，擰緊之后介質被擠壓在中間形成電容。耐壓可以做到450V甚至500V以上，容量動輒幾百上千微法。這種封裝幾乎只出現在大功率場景——UPS電源、通信電源、變頻調速器、新能源汽車的OBC。800V平臺的車載充電機要求電容耐受100kHz以上的開關頻率，螺栓型是少數能扛住這種條件的選擇。

最后說一個容易忽略的點：封裝直接決定了散熱方式和壽命。直插電容靠引腳散熱，貼片靠PCB銅箔，螺栓型靠自身金屬殼體。同樣是105℃額定溫度的電容，直插的壽命大約2000小時，貼片的可以做到5000小時甚至更長。而液態鋁電解電容在85℃、85%濕度環境下工作3000小時，容量衰減可能超過40%，換成固態或混合封裝后MTBF能提升到80000小時。

總結一句話：低頻大電流選直插或螺栓型，高頻小體積選貼片，極端環境看封裝材料和散熱結構。別只看容量表，先想清楚你的電路需要什么封裝。
