首先厘清概念：陶瓷電阻本身不存在標稱容量，電路中所說的“容量”是兩端寄生并聯電容EPC，由陶瓷基板、電極、電阻膜層結構形成，該寄生電容的容抗、等效分流效果會隨頻率持續改變，直接改變電阻實際阻抗。信維陶瓷電阻分厚膜常規款、薄膜高頻款、微型合金陶瓷采樣款三類，依靠扁平化陶瓷基底、短電極結構壓低寄生電容，相比普通國產貼片電阻，隨頻率漂移幅度更小，下面分頻段完整剖析變化規律。

低頻區間（DC~1MHz），寄生電容幾乎不產生影響。低頻下寄生電容容抗極大，相當于并聯開路，不會分流信號，電阻完全呈現標稱純阻特性。信維0402、0603常規陶瓷電阻寄生電容僅0.05~0.1pF，1MHz以內容抗可達數百千歐，對幾歐至幾十千歐阻值的電阻幾乎無分流作用，不管是電源采樣、低頻分壓電路，都不用考慮電容帶來的參數偏移。普通厚膜電阻寄生電容普遍0.3pF左右，同等低頻下分流干擾會明顯高于信維產品。

中頻段（1MHz~100MHz），寄生電容逐步成為主導變量，等效分流隨頻率升高持續加劇。頻率越高，寄生電容容抗越低，會分流一部分高頻交流信號，讓電阻實際等效阻抗低于標稱阻值，頻率越高阻抗跌落越明顯。高阻值陶瓷電阻受影響更突出，比如10kΩ常規厚膜陶瓷電阻，10MHz時阻抗衰減幅度可達30%；而信維高頻薄膜陶瓷電阻通過低介電常數納米陶瓷基底、窄距平面電極，把寄生電容壓至0.05pF以內，同規格10kΩ電阻在100MHz下阻抗衰減不足5%，大幅削弱電容分流帶來的信號失真。封裝尺寸也會影響寄生電容大小，0201、0402微型陶瓷電阻電極間距更小，寄生電容遠小于0805、1206大封裝，高頻穩定性更好。

高頻區間（100MHz~GHz級），寄生電容與串聯寄生ESL形成諧振，特性出現反轉。當頻率持續抬升，寄生電感感抗同步增大，會和寄生電容發生自諧振；諧振點之前，寄生電容持續拉低阻抗；超過諧振頻率后，寄生電感占據主導，整體阻抗由容性轉為感性，阻抗數值隨頻率反向走高。信維射頻專用陶瓷電阻縮短內部電極走線、簡化電阻膜切割結構，ESL控制在0.5nH以下，搭配極小寄生電容，自諧振頻率可抬升至數GHz，在WiFi、藍牙、5G射頻頻段內，不會輕易進入感性區間。普通厚膜陶瓷電阻諧振頻率僅幾百MHz，超高頻下完全失去純阻特性，無法用于射頻匹配電路。

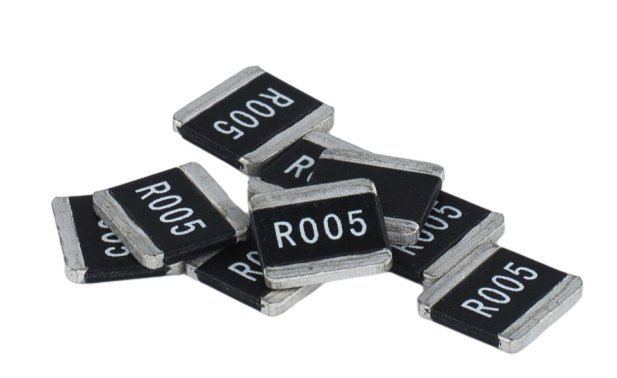

不同阻值、系列的信維陶瓷電阻，寄生電容隨頻率變化幅度存在明顯區分。低毫歐級合金陶瓷采樣電阻，本身阻值極低，寄生電容分流影響微弱，即便到數百MHz，阻抗依舊貼近標稱值，適合快充、BMS高頻電流采樣；中高阻值薄膜陶瓷電阻對寄生電容敏感，高頻射頻分壓、衰減電路必須選用信維低寄生高頻系列；通用厚膜陶瓷電阻僅適合100MHz以內中低頻場景，GHz頻段不建議使用。

材料與結構是信維控制寄生電容頻漂的核心手段。基板選用低介電氧化鋁陶瓷，減少介質層電荷積累；端電極采用超薄鍍鎳錫扁平化設計，縮小兩極正對面積，從根源降低靜態寄生電容；電阻膜采用無螺旋寬幅平面印刷，減少層間分布電容。同時微型化封裝進一步縮短電極長度，0075、01005超小型陶瓷電阻寄生電容可低至0.03pF，全頻段容抗波動極小，適配高速25Gbps數字信號線路。

綜合來看，信維陶瓷電阻的寄生電容本身數值固定，不會隨頻率改變大小，變化的是電容帶來的容抗分流效果：低頻可忽略、中頻阻抗持續下跌、高頻諧振后轉為感性。依托低寄生結構設計，信維陶瓷電阻大幅弱化了電容在高頻下的干擾，在寬頻電路中維持穩定阻抗，是高速數字、射頻、高頻電源采樣場景的優選。
