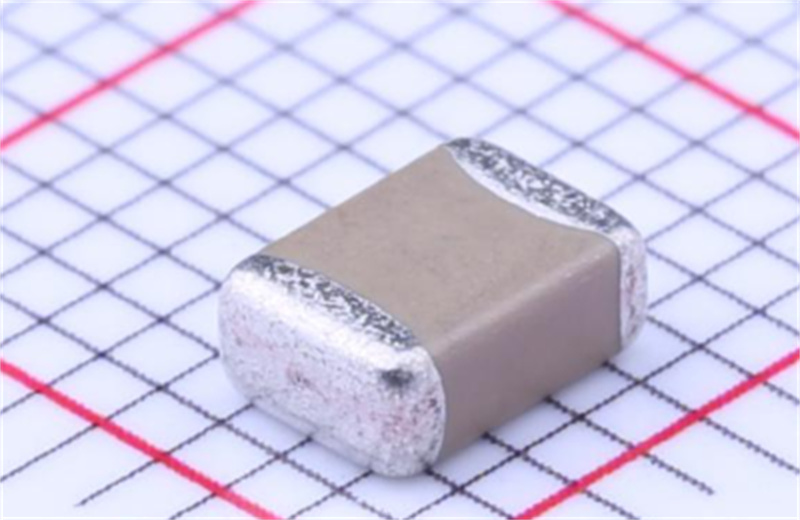

在可靠性高低溫驗證中，不少工程師發現信維X7R、X5R材質MLCC在低溫-55℃與高溫125℃兩端容值均低于常溫，容易誤判為物料不良。該現象并非電容質量缺陷，而是二類鐵電陶瓷介質固有的物理特性，再疊加直流偏壓、老化、測試條件等外部因素，進一步放大容值衰減幅度，下面結合材料機理與測試工況完整拆解。

信維常規大容量MLCC多采用鈦酸鋇基X7R、X5R二類介質，這類材料依靠晶體內部鐵電疇極化實現高介電常數，常溫25℃區間極化效率最高，介電常數達到峰值，因此實測容量最大。當溫度向高低兩端偏移時，晶體結構發生改變，有效極化單元數量減少，介電常數持續下降，容值隨之降低。低溫環境下晶格熱運動變緩，鐵電疇翻轉阻力增大，可響應測試電場的極化電荷變少；溫度持續升高至接近120℃居里相變點時，晶體由極性四方相轉為無極性立方相，自發極化大幅消失，介質儲能能力驟降，最終形成常溫容量最高、高低溫同步衰減的典型曲線。行業標準規定X7R全溫容量波動±15%、X5R上限85℃，超溫后衰減會大幅超標，屬于材料固有規律。與之對比，信維C0G一類介質為非鐵電陶瓷，不存在鐵電疇結構，全溫區間容量漂移僅±30ppm/℃，高低溫測試不會出現明顯容值下跌。

除材質本身溫漂外，多重疊加效應會加重容值下降。其一為直流偏壓衰減，若高低溫測試未斷開外加直流電壓，電場會讓鐵電疇提前飽和，與溫度應力疊加，容量衰減幅度直接翻倍，高壓大容量型號表現尤為明顯。其二是自然老化，二類介質長期存放會緩慢發生晶格弛豫，基礎容量逐年小幅下降，高低溫循環會加速該過程，實測數值進一步走低，125℃高溫烘烤一小時可完成去老化，恢復初始容量水平。其三是測試頻率干擾，高頻1MHz、10MHz測試時二類介質損耗急劇上升，等效有效容量低于低頻讀數，高低溫環境下?lián)p耗惡化，容值偏低現象更加突出。

不規范的測試操作也會造成人為讀數偏低。高低溫箱保溫時間不足，瓷體內部溫度未穩定，極化狀態持續波動；0201、0402微型封裝未使用四線開爾文夾具，引線寄生阻抗干擾LCR測量；測試交流激勵電壓過低，無法充分激發鐵電疇極化，均會測得虛低的容量數據。

想要改善該問題，寬溫精密電路可直接選用信維C0G系列，從根源消除溫漂衰減；若使用X7R、X5R，設計時需按高低溫極限容量預留20%左右余量，高壓工況同步做好電壓降額。同時統一標準化測試流程，各溫度點保溫30分鐘以上，空載無偏壓測試，選用適配微型元件的專用夾具，減少測試誤差，避免誤判物料失效。
